Основы работы с системой MathCAD 7.0



Форматирование контурных графиков


Контурные графики строятся линиями равного уровня. Такие линии получаются, если трехмерная фигура пересекается рядом параллельных плоскостей. Этот вид графики широко применяется в картографии. Полезен он и для оценки числа пиков и впадин сложных поверхностей; нередко при обычном построении графиков эти пики и впадины попросту не видны, поскольку заслоняются передним планом фигуры.

Построение таких графиков — достаточно трудоемкая задача. MathCAD же делает ее ничуть не более сложной, чем построение обычного графика трехмерной поверхности. Если контурный график построен, то позиция Graph подменю Format

будет содержать операцию установки формата таких графиков — 3D Plot.

Эта операция выводит окно форматирования контурных графиков. Большинство опций в этом окне уже описывалось. Наиболее важными являются те из них, которые находятся в панели Color&Lines (см. рис. 6. 30):

Contour Lines (Линии уровня) — показать контурные линии;

Numbered (Пронумеровать) — оцифровать контурные линии;

Auto Contour (Автолинии) — автоматически установить количество контурных линий;

No. Of Contours (Число линий) — установить заданное количество контур ных линий.

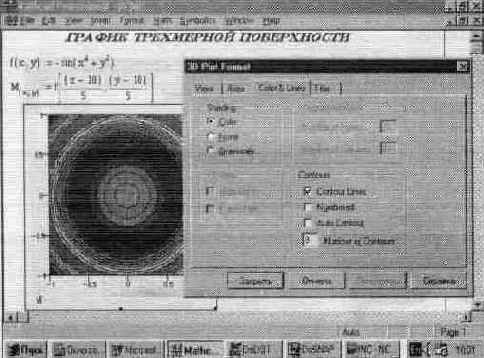

Рис. 6. 30 Панель Color&lines окна форматирования контурных 3D-графиков


Интересным моментом форматирования контурных графиков является оцифровка линий уровня. Однако обычно она загромождает график. Последний на рис. 6. 30 представлен без оцифровки, но с применением функциональной закраски.

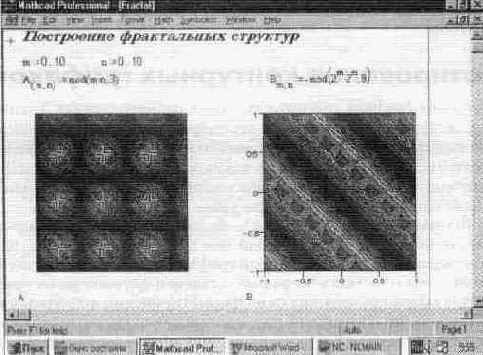

Рис. 6. 31 Построение графиков фрактальных поверхностей


Прекрасной иллюстрацией применения контурных графиков является построение фрактальных поверхностей. Эту возможность иллюстрирует рис. 6. 31, на котором приведены графики двух таких поверхностей.

Еще две фрактальные поверхности показаны на рис. 6.

32. Этот рисунок является просто продолжением рис. 6. 31. Нетрудно заметить, что комбинация двух целых ранжированных чисел (меняющихся от О до 10) и третьего числа (заданного константой) позволяет строить весьма необычные рисунки.

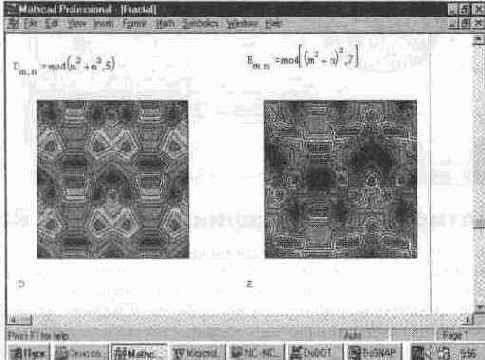

Рис. 6. 32 Продолжение документа, показанного на рис. 6. 31


Фракталы — это как раз тот пример, когда полезна именно контурная графика. Вы можете построить графики (см. рис. 6. 31) в виде графиков трехмерных поверхностей. Хотя они тоже выглядят необычно, но не имеют того эстетического вида, который характерен для фракталов в виде графиков с линиями равного уровня.
